INFORMACJE O POMIARACH

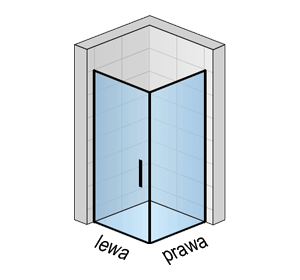

- Wszystkie wymiary należy podawać w mm.- Rysunki i szkice należy robić zawsze od przodu kabiny. Pomiarów należy dokonać po położeniu płytek ściennych i podłogowych. Stronę lewą / prawą należy określać jak na rysunku obok.
- Pomiarów należy dokonywać po położeniu wszystkich płytek.
- Przesunięcie szyb do wewnątrz brodzika jest konieczne ze względu na szczelność i stabilność kabiny.
- Podczas montażu kabiny na brodziku, przesunięcie szyb do wewnątrz w zależności od serii będzie wynosiło od 7 do ok. 25mm.
- Przy montażu kabiny bezpośrednio na posadzce, należy zwrócić uwagę iż modele o rozmiarach standardowych zawsze są pomniejszone ( od 7 do 25 mm ) od wymiarów standardowych brodzika podanych w cenniku. Np. przy modelu Swing Line wymiar standardowej kabiny przystosowanej do montażu na brodziku 900 x 900 mm w rzeczywistości wynosi 870 x 870 mm mierzone od wypłytkowanej ściany do osi szkła kabiny.

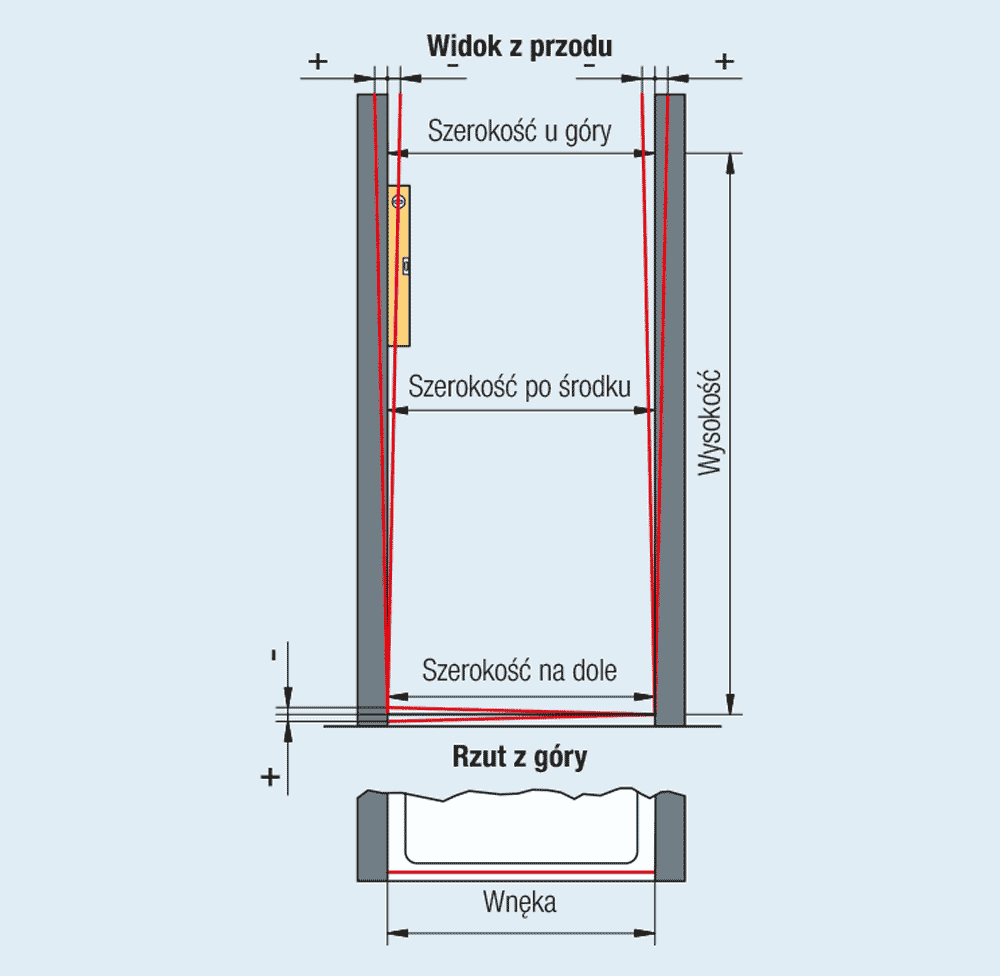

We wnęce
1) Należy dokonać pomiaru na różnych wysokościach.
2) Należy sprawdzić czy ściany są w pionie i czy są równoległe względem siebie.
3) Należy sprawdzić poziom brodzika lub posadzki.
2) Należy sprawdzić czy ściany są w pionie i czy są równoległe względem siebie.
3) Należy sprawdzić poziom brodzika lub posadzki.

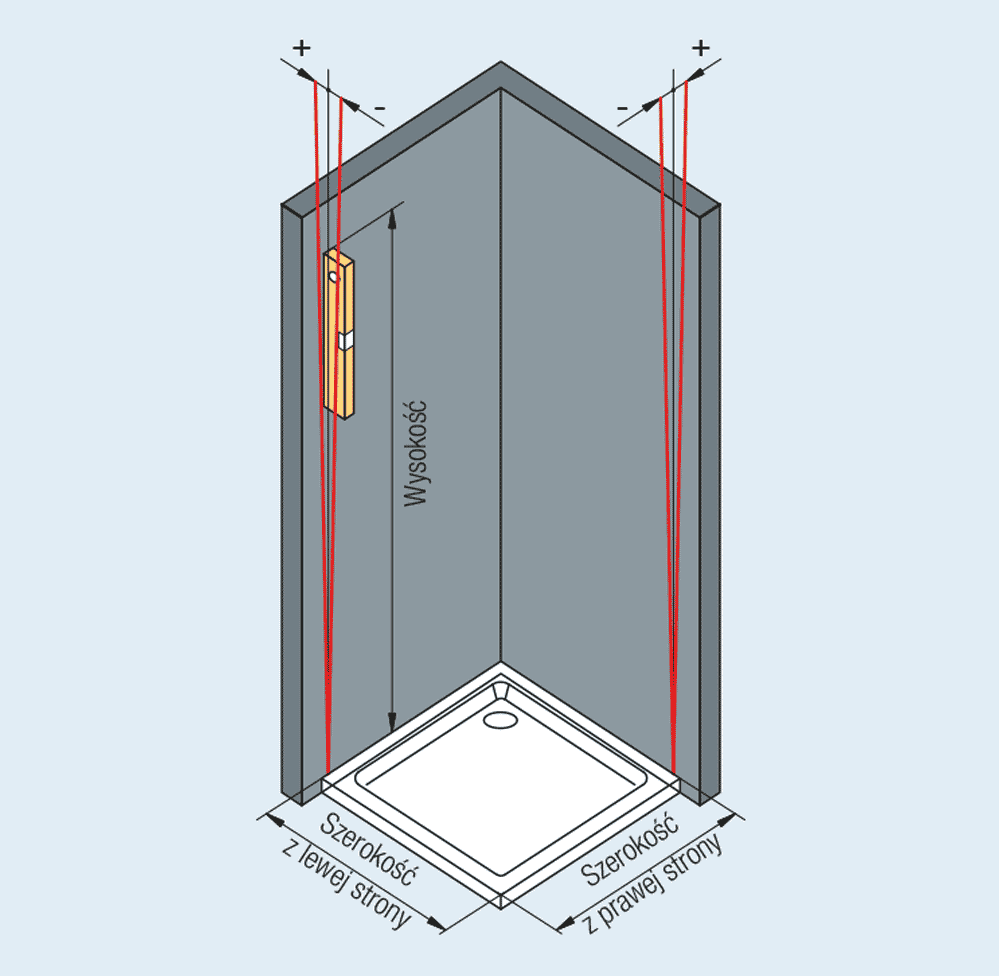

W narożniku
1) Należy dokonać pomiaru na różnych wysokościach.
2) Należy sprawdzić czy ściany są w pionie i czy są równoległe względem siebie.
3) Należy sprawdzić poziom brodzika lub posadzki.
2) Należy sprawdzić czy ściany są w pionie i czy są równoległe względem siebie.
3) Należy sprawdzić poziom brodzika lub posadzki.

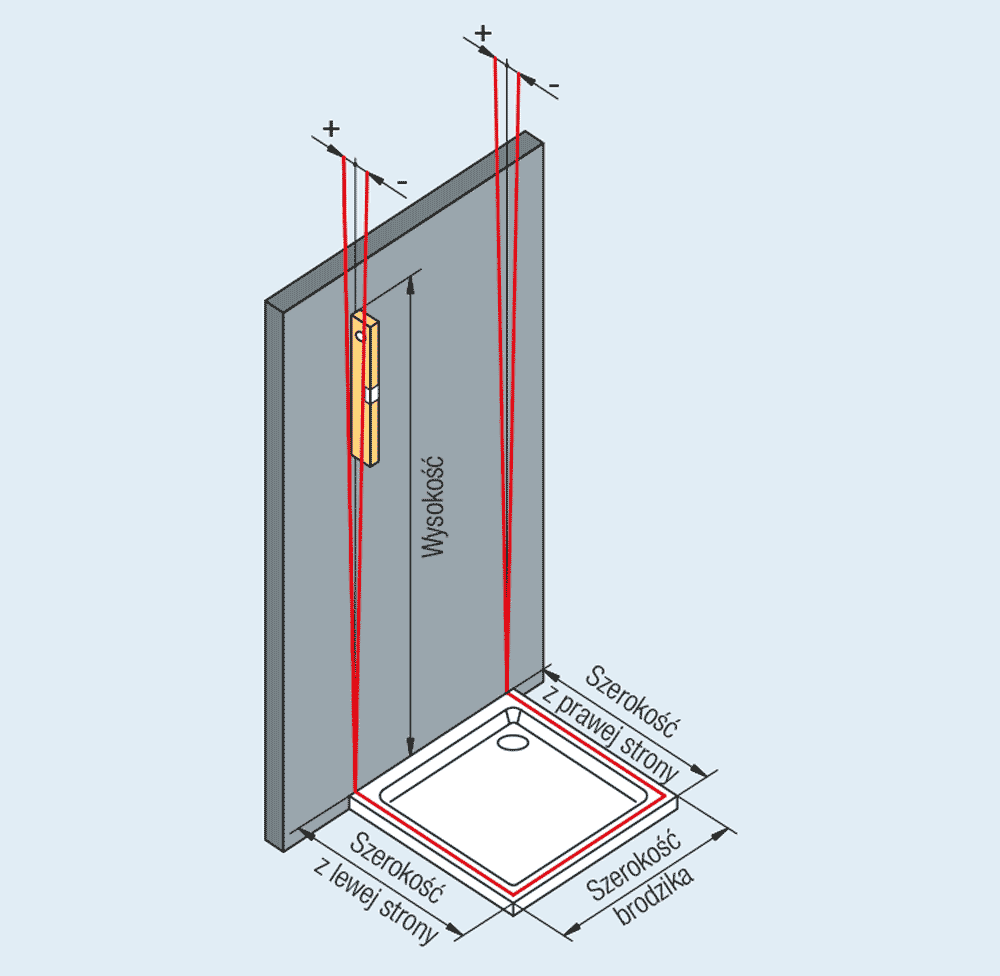

Montaż typu - U
1) Należy zmierzyć szerokość z lewej jak i z prawej strony od ściany do zewnętrznego rantu brodzika, a także szerokość brodzika po zewnętrznych jego wymiarach.
2) Należy sprawdzić czy ściany są w pionie.
3) Należy sprawdzić poziom brodzika lub posadzki.
2) Należy sprawdzić czy ściany są w pionie.
3) Należy sprawdzić poziom brodzika lub posadzki.
